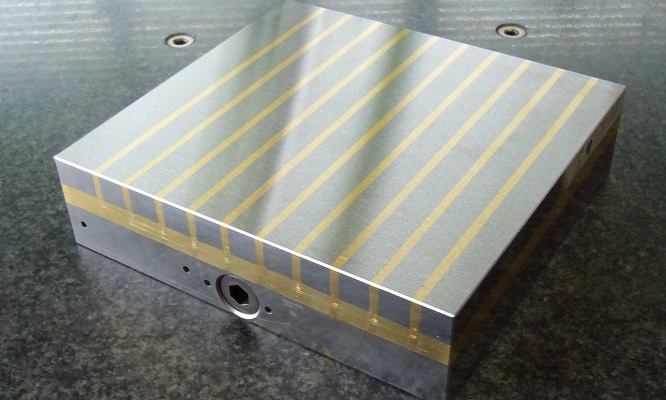

SM-H Serie
Für den Fräsprozess
- Permanentmagnet-Typ (keine Verdrahtung notwendig)
- kompatibel zu den Produkten von EROWA und 3R
- am besten geeignet für automatische Be- und Entladung
- fester Typ / Palette-Typ
- beste Lösung für den 1 µm Fräsprozess
- Prozessberatung
SM-H Serie versus konventionelle Produkte
| konventionelle Produkte | SM-H Serie | |
ein |  |  |
aus |  |  |
„Wir sind stärker und aber auch schwächer“
- 200 % Magnetkraft wird bei der Beladung erzeugt (+100 % gegenüber den konventionellen Produkten)
- 20 % Magnetkraft bleibt bei der Entladung (–80 % gegenüber konventionellen Produkten)
SM-H Serie versus normale Schraubstöcke

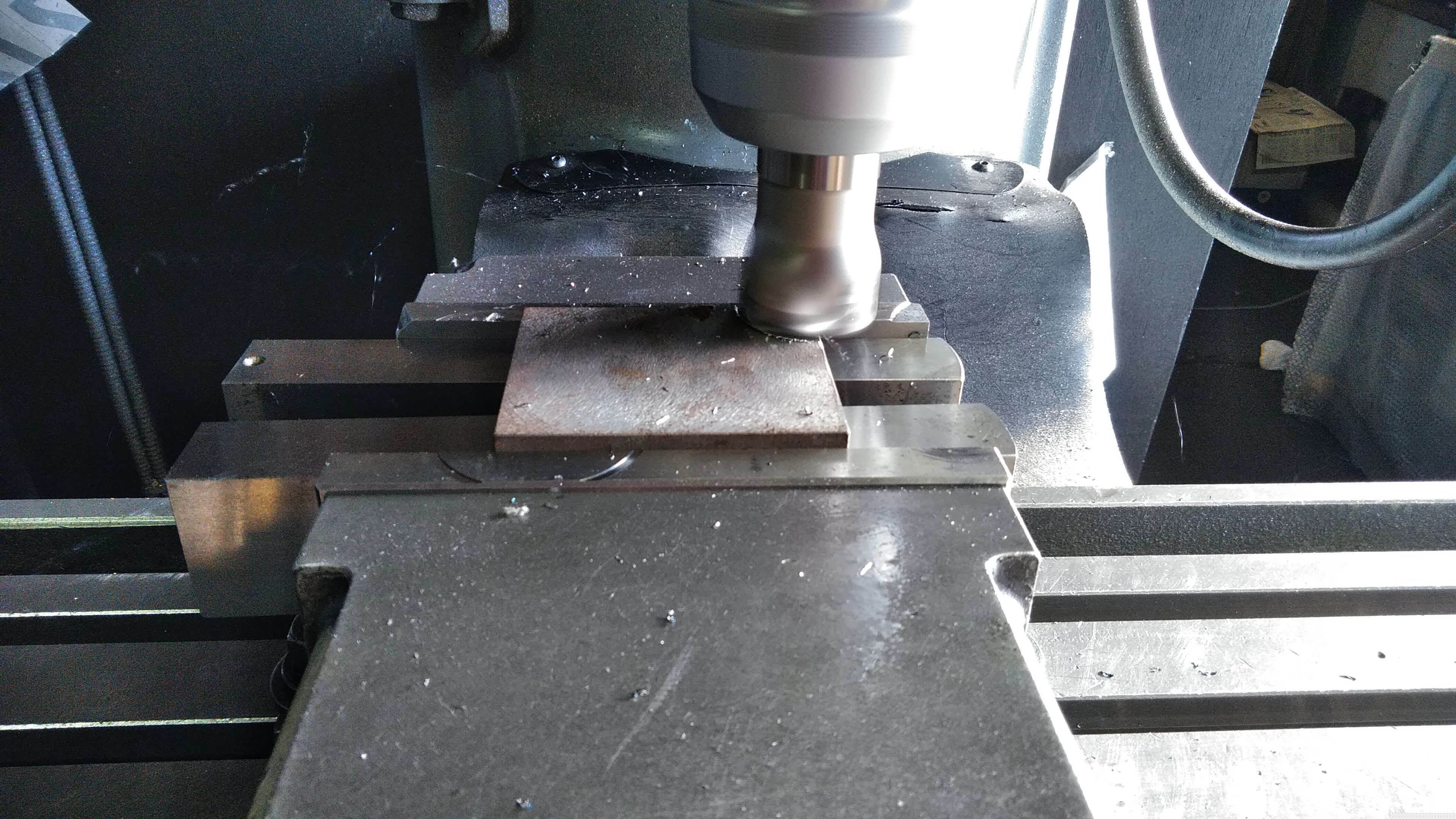

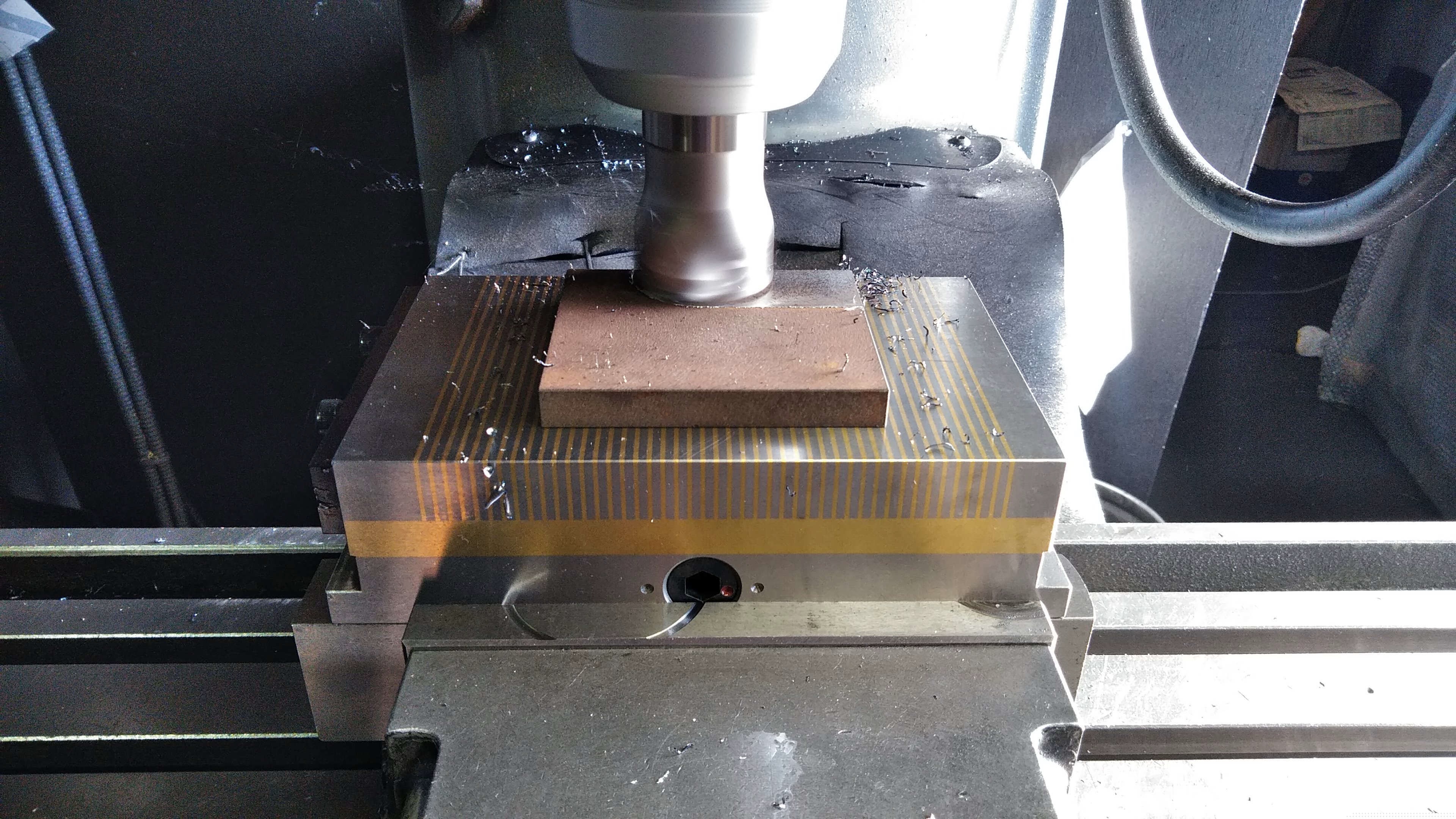

| mit einem normalen Schraubstock | SM-H Serie | |
 |  | |
Ergebnis (µm) |  |  |
Versuchsbedingungen
| Werkstück | 70 * 80 * 10 mm |
| Material | S50C |
| Schnitttiefe | 0,3 mm |
| S1000 | |
| F200 | |
| Fräse | d40 mm |
Für 0,001 mm Genauigkeit
- Die starke Spannkraft unterdrückt innere Spannungen der Bauteile beim Fräsen.
- Durch die stabile Magnetkraft kann die Originalflachheit der Bauteile behalten werden.
Video
Video
[http://www.ykt-europe.de/fileadmin/sunai/SM_H_video.mp4]
Technische Daten
| Produktname | Abmessungen | Gewicht | Abstand |
|---|---|---|---|
| SM-H1015 | 100 x 160 x 45 mm | 5,5 kg | 3:11 (14 mm) |
| SM-H1515 | 150 x 160 x 45 mm | 8,5 kg | 3:11 (14 mm) |
| SM-H1520 | 150 x 200 x 50 mm | 12,5 kg | 3:11 (14 mm) |
| SM-H2020 | 200 x 200 x 50 mm | 16,5 kg | 3:11 (14 mm) |
| SM-H2030 | 200 x 300 x 50 mm | 25,0 kg | 3:11 (14 mm) |
| SM-H3030 | 300 x 300 x 50 mm | 37,0 kg | 3:11 (14 mm) |
| SM-3H1015 | 100 x 160 x 45 mm | 5,5 kg | 1:2 (3 mm) |
| SM-3H1515 | 150 x 160 x 45 mm | 8,5 kg | 1:2 (3 mm) |
| SM-3H1520 | 150 x 200 x 50 mm | 12,5 kg | 1:2 (3 mm) |
| SM-3H2020 | 200 x 200 x 50 mm | 16,5 kg | 1:2 (3 mm) |
| SM-3H2030 | 200 x 300 x 50 mm | 25,0 kg | 1:2 (3 mm) |
